VM0808HA
8入力8出力HDMIマトリックススイッチャー(4K対応)

VM0808HAは、8系統のHDMI信号をマトリックス状に8系統に切替・分配できる、HDMIマトリックススイッチャーです。本製品は4K解像度※に対応。フロントパネルのプッシュボタンやIRリモコンを使用して、またはRS-232やイーサネット接続を経由して、8台のHDMIビデオソースと8台のHDMIディスプレイ間との信号の入出力の組み合わせをマトリックス状に切り替えることができるので、デバイスの配置も自由自在。わかりやすいGUIを採用しているので、リモートからWebブラウザを使用して、気軽に設定や機器の切替を行うことができます。



本製品は、教室やホール、デパートなど、様々な分野におけるコンテンツ表示に活用することができます。



※対応する4K解像度は全て8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。


終息しました
お見積り・お問い合わせはこちら



VM0808HA
VM0808HA
VM0808HA

特長

  • 8系統のHDMI信号を8系統にマトリックス分配切替
  • 解像度 - 最大4K※
  • EDIDエキスパート機能 - 自動/手動で適切なEDIDモードを選択可能
  • ローカル側での操作 - フロントパネルのプッシュボタン、IRリモコン
  • リモート側での操作 - ブラウザベースのGUI、RS-232
  • Dolby True HDおよびDTS HD Master Audio対応
  • 信号速度 - 最大3.4ギガビット、解像度4K※対応
  • HDMI (3D、Deep Color、4K※)HDCP2.2、CEC準拠
  • HDMIケーブル抜け防止ホルダー(型番:2X-EA12)対応
  • HDMI用ESD保護
  • ファームウェアアップグレード対応
  • ラックマウント対応



* ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。

※対応する4K解像度は全て8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

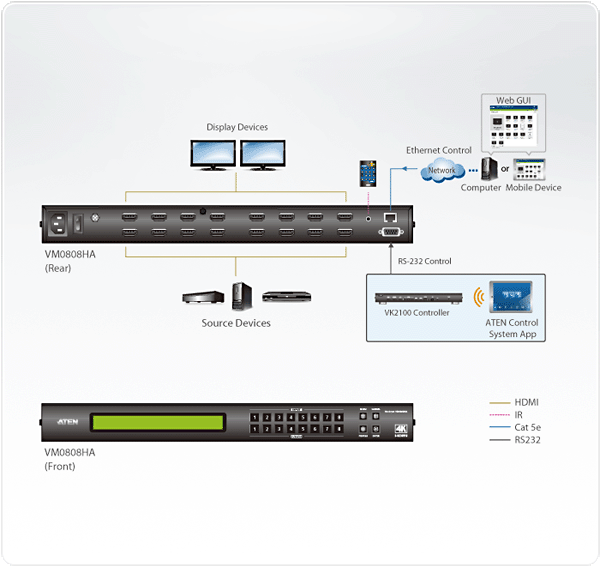

構成図

VM0808HA



同梱品

  • 電源コード×1
  • IRリモコン×1
  • IRレシーバー×1
  • ラックマウントキット×1
  • クイックスタートガイド×1





機能

デバイス接続数8(最大)
ディスプレイ接続数
最大8
ビデオ入力
インターフェースHDMIタイプ Aメス×8
インピーダンス100 Ώ
最大距離ソースデバイスとの最大距離:2 m
ビデオ出力
インターフェースHDMIタイプ Aメス×8
インピーダンス100 Ώ
最大距離ディスプレイとの最大距離:15 m
ビデオ
最大解像度4K※
最大データ伝送速度10.2 Gbps
最大ピクセルクロック340 MHz
規格準拠HDMI (3D、 4K※、 Deep Color)
HDCP 2.2
CEC
最大距離15 m
制御
RS-232コネクター: DB-9ピン メス×1
ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、
フローコントロール:無
IRミニジャック×1
イーサネットRJ-45メス×1
EDID設定プリセット / ポート1 / リミックス / カスタマイズ(EDIDウィザード対応)
電源
コネクター3極AC電源ソケット×1
電源仕様AC 100~240V、50/60Hz、1A
(日本仕様はPSE対応 3P/100V電源コードを同梱)
消費電力24W
動作環境
動作温度0~40°C
保管温度-20~60°C
湿度0~80% RH、結露なきこと
ケース
ケース材料メタル
重量3.86 kg ( 8.5 lb )
サイズ(W×D×H)433×263×44 mm
同梱品電源コード×1
IRリモコン×1
IRレシーバー×1
ラックマウントキット×1
クイックスタートガイド×1
注意※対応する4K解像度は全て8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
