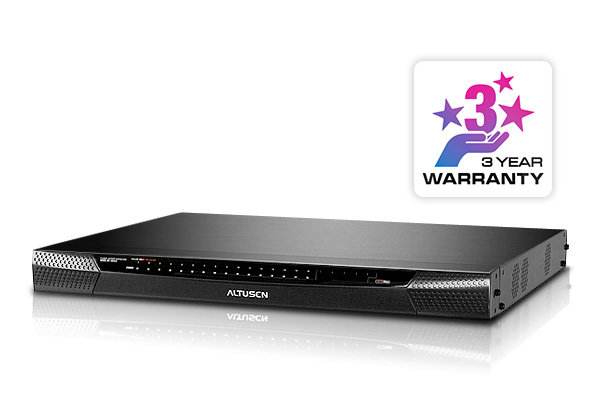

KM0532
5コンソール 32ポート カテゴリ5e マトリックスKVMスイッチ

KM0532は、安定性や高いセキュリティが求められる大規模システムに理想的な操作環境を提供する32ポートマトリックスKVMスイッチです。単体構成の場合、5箇所のコンソール(キーボード、モニター、マウス)から同時に最大32台のサーバーを個別に操作することができ、カスケード接続または専用KVMスイッチKM0032によるデイジーチェーン接続でKVMポートを増設することも可能です。
高い拡張性に加え機能面が充実しているのも特長で、冗長電源、オーディオ、バーチャルメディアを新たに搭載。自動スキュー調整機能により画質の劣化を抑えながら、コンピューター~コンソール間の距離は最大300mまで延長が可能です。ALTUSENリモート電源管理シリーズPower Over the NET™製品を併用すれば、製品に接続されたサーバーの電源を遠隔地から操作することもできます。

終息しました

お見積り・お問い合わせはこちら



KM0532

KM0532

KM0532



特長

    [新バージョン(R2)追加機能]
  • マルチビュー機能 - コンピューターモジュールとコンソールモジュールをそれぞれグルーピングすることでマルチヘッド出力のコンピューターをサポート
  • PN5xxx/PN7xxxシリーズのPDUとの併用が可能
  • 簡易OSDモードではユーザーアカウントのタイプにかかわらず利用可能な機能を制限
  • OSDログインモード無効時はログイン認証が不要
  • RS-232ログインモード無効時はシリアルターミナルログイン認証が不要
  • コンソール拡張機能 - サーバー接続にコンピューターモジュールKA7178を使うかデュアルルート設定を行うことで最大18コンソールからのサーバーアクセスが可能に
  • コンピューターモジュールKA7177の使用でスマートカードリーダーとバーチャルメディアを同時にマウント可能
  • コンソールモジュールとコンピューターモジュールのダイレクト接続に対応
  • OSD画面でのEscキーオプション - Escキーを押すとOSD画面から前の画面に遷移

    * デュアルルート設定のサポート状況はファームウェアバージョンによって異なります。
  • [基本性能]
  • 製品に直結された最大32台のサーバーを5(KM0532)箇所のコンソールから独立して同時に操作することが可能
  • 高い拡張性 - デイジーチェーン接続は拡張専用KVMスイッチKM0032を最大7台追加可能。3段階のカスケード接続に対応
  • 標準化されたGUI - 全ALTUSEN製品の共通インターフェースを採用。トレーニングに費やされる時間やコストを削減し、作業効率を向上
  • オーディオ対応
  • 冗長電源対応
  • マルチプラットフォーム対応 - Windows、Linux、Mac、Sun、シリアルデバイス
  • デュアルインターフェース対応 - サーバー、コンソールともにPS/2またはUSBのキーボード/マウスの使用が可能
  • コンパクトなデザイン - システムラック1Uサイズでのマウントが可能
  • フルスクリーンGUI - 高い操作性でトレーニングに費やされる時間やコストを削減し、作業効率を向上
  • システム設定や管理が簡単なWebインターフェースを提供
  • 複合ツリービュー - 製品に接続されたデバイスはシングルデバイスツリーに集約され、管理やアクセスコントロールが便利
  • ステーション追加時にはOSDポート一覧のツリーが自動展開 - ステーション/サーバーの位置変更時にはポートネームを自動更新
  • 多言語対応 - 日本語、英語、ドイツ語、韓国語、中国語(繁体字/簡体字)、ロシア語
  • ポートレベルのアクセスコントロール - 機器構成にかかわらず、サーバーにアクセスできるのは権限が与えられたユーザーのみ
  • 複数サーバーの同時利用に対応 - サーバー1から出力された音楽を再生すると同時に、サーバー2でバーチャルメディアを利用することが可能
  • 多彩なポート操作モードで柔軟なサーバー管理を実現 - スキャン/排他/専有/共有/強制の各操作モードを提供
  • ブロードキャスト機能 - コマンドを製品配下にあるサーバーに一斉送信
  • 最大1,024ユーザー、256グループのアカウント作成が可能
  • 3段階のユーザー権限 - スーパーアドミニストレーター/アドミニストレーター/ユーザーの3種類のユーザーレベルを提供
  • パスワードの厳格管理 - パスワードの期限設定、パスワードの変更要求をはじめとし、アカウントの無効化やアカウント期限設定が可能
  • マスターステーションによるパス自動割当機能 - デイジーチェーン接続やカスケード接続の構成において使用パスがビジー状態の際に、他にも利用可能なパスが存在する場合は、ユーザーをその利用可能なパスにリダイレクト
  • 電源管理デバイスPower Over the NET™シリーズ製品との併用が可能
  • 電源関連付け機能 - KVMポートをPN0108電源アウトレットに関連付け、製品インターフェースからサーバーのリモート電源管理を実現
  • RS-232ポートログイン機能 - KVMポートへのアクセスは製品に接続された全コンソールから管理可能。KVMポートにはどのコンソールからでもシングルインターフェースでアクセス可能
  • セッション管理機能 - セッション強制終了機能によって管理者はユーザーログアウトの強制執行が可能
  • システム設定やユーザーアカウント情報のバックアップ/リストアが可能
  • ファームウェアアップグレードはマスターステーション、およびその配下にあるKVMスイッチとコンピューターモジュールすべてを対象に実施
  • アダプターID機能 - コンピューターモジュールの設定情報はモジュール内に保存。サーバーを別ポートに移動しても再設定不要
  • イベントログ対応
  • バーチャルメディア対応 - 操作PCに接続されたストレージメディアを製品に接続されたサーバーでマウントが可能。1コンソールからのファイル転送、アプリケーションの更新、OSパッチの適用、診断プログラムの実行に最適
  • USBインターフェース対応のサーバーをOSレベル、BIOSレベルで操作可能
  • DVD/CDドライブ、USBマスストレージデバイス対応
  • リモートサーバー側での解像度の変更を検出し、ユーザー側のディスプレイで自動的に表示調整
  • VGA解像度 - 1,280×1,024@60Hz (最大300m)
  • 自動信号補正機能(ASC) - サーバー/コンソール間の距離は最大300mまで延長可能。延長距離の変更時にもDIPスイッチ等の設定不要
  • 自動スキュー補整対応(KA7240) - より優れたビデオ画質を提供するコンピューターモジュール(KA7xxxシリーズ)に対応

    ※コンピューターモジュールと本体との間には、弊社 Cat5eケーブルのご使用を推奨致します。
    ※1,280×1,024@60Hzの環境における最大延長距離です。



構成図

KM0532



同梱品

  • 電源ケーブル×2
  • ラックマウントキット×1
  • フットパッド(4pcs)×1
  • クイックスタートガイド×1





機能

コンピューター接続数
ダイレクト32
最大8000(デイジーチェーン/カスケード接続)
コンピューター側対応インターフェースキーボード/マウス:PS/2、USB(Win、Mac、Sun)、シリアル
コンソール接続数5
コンソール側対応インターフェースキーボード/マウス:PS/2,USB
ポート選択GUI、ホットキー
コネクター
KVMポートキーボード/マウス/モニター:RJ-45×32
コンソールポートキーボード/マウス/モニター:RJ-45×5(フロント側:1、リア側:4)
デイジーチェーンポートOUT:VHDCI68ピン メス×1
電源3極AC電源ソケット×2
LANポートRJ-45×1
PONRJ-45×1
スイッチ
リセットピンホール型スイッチ×1
ファームウェアアップグレードスライドスイッチ×1
電源ロッカースイッチ×2
LED
KVMポート(オンライン/選択)デュアルカラー(グリーン/レッド)×32
コンソールオンライン:グリーン×5
電源ブルー×1
エミュレーション
キーボード/マウスPS/2、USB(Windows、Sun、Mac)、シリアル
スキャンインターバル1~240秒(ユーザー設定)/5秒(デフォルト)
電源仕様AC 100~240V、50/60Hz、1A
(日本仕様はPSE対応3P/100V電源コードを同梱)
電源
消費電力45 W
解像度1,280×1,024@60Hz(最大300m)
動作環境
動作温度0~50°C
保管温度-20~60°C
湿度0~80% RH、結露なきこと
ケース
ケース材料メタル
重量6.07 kg ( 13.37 lb )
サイズ(W×D×H)439×411×44 mm
同梱品電源ケーブル×2
ラックマウントキット×1
フットパッド(4pcs)×1
クイックスタートガイド×1
対応製品
コンピューターモジュール《PS/2用モジュール》
KA7120

《USB用モジュール》
KA7170
KA7171(ローカルコンソール対応)
KA7176(バーチャルメディア&オーディオ対応)
KA7177(バーチャルメディア&スマートカードリーダー対応)
KA7178(デュアルバス&バーチャルメディア&オーディオ対応)
KA7166(スマートカードリーダー・DVI対応)
KA7168(スマートカードリーダー・HDMI対応)
KA7169(スマートカードリーダー・DisplayPort対応)

《シリアルモジュール》
KA7140
SUNシステム専用モジュール (D-SUB15ピン+USB)KA7170
MAC用モジュールKA7170
コンソールモジュール《PS/2、USB両対応モジュール》
KA7230
KA7240(バーチャルメディア&オーディオ対応)
デイジーチェーン対応製品KM0032
デイジーチェーン用ケーブルLIN5-68H1-H11G (35cm)
カスケード用モジュールKA7120
(KH1508A/KH1516Aとのカスケード接続時に使用)
カスケード対応製品KM0932
KM0532
KH1508A
KH1516A
KN2116v/KN2132v/KN4116v/KN4132v
KN2116A/KN2132/KN4116/KN4132
