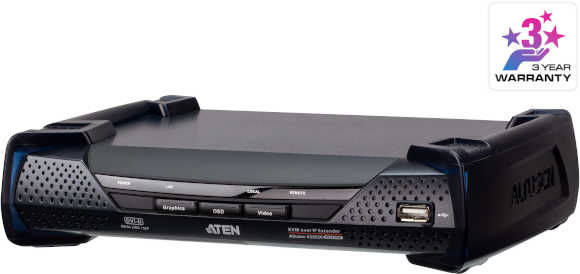

KE6920R
デュアルリンクDVI-D IP-KVMレシーバー（2K対応、デュアルSFP搭載）

KE6920は、トランスミッター（KE6920T）とレシーバー（KE6920R）から構成される高性能なIP-KVMエクステンダーです。トランスミッターは、コン ピューターに接続して、コンピューターのデータをレシーバーに送り、リモートまたは別の場所からコンソールアクセスを提供します。 KE6920は、リモートUSBコンソール（USBキーボード、USBマウス、DVIモニター）からイントラネットを介してPCへのアクセス を実現する製品ですので、ユーザーは、PCをワークステーションから離して、安全で空調管理された環境にセットアップすることができます。



KE6920は、トランスミッター側とレシーバー側にDVIディスプレイを各1台接続することができ、最大2560×2048 @50Hzの解像度に対応しています。遅延を最小限に抑え、ロスが極めて少ないビデオ圧縮品質で伝送できるのが特長です。



KE6920はいずれも、RJ-45ポート（1ポート）またはSFPスロット（2ポート）を介したネットワーク接続に対応しています。トランスミッターとレシーバーは、相 互に直接接続することも、銅線ベースまたはファイバーベースのLANを使った高速ネットワークを介して接続することもできます。SFPスロッ トを介した接続において、本製品は1Gbps SFPファイバーモジュール拡張に対応しているため、光ファイバーネットワーク経由で接続した場合、最大10km延長することが可能です。また、KE6920には、信頼性 の高いサービスを保証するために、冗長化用のデュアル電源が搭載されています。



KE6920は、ラックの0Uサイズでマウントできる省スペース設計のため、壁面やラックのリア側に取り付けることができます。IPベースのマトリックスエクステンダーと して、KE6920は、1対1、1対多、多対1での通信に加え、KEマトリックス管理ソフトウェア（CCKM）と併用した場合は、KVM over IPマトリックスシステムに組み込んで多対多の通信も可能となり、様々な作業環境でより柔軟なアプリケーションを提供します。



KEマトリックス管理ソフトウェア（CCKM）と併用した場合、KE6920は認証ロック、高速切替、冗長接続、切断警告、マルチスクリーンコントロール、プッシュ＆プ ル、ビデオウォール、マルチディスプレイ設定といった機能に加え、ネットワーク上でKE6920を使用するのに迅速かつ容易な制御ツールを 使って中断のないアクセスを実現するプロファイルスケジューリングなど、さらに高度な機能をご利用いただけます。これ以外の機能としては、同 一サブネット上に配置された全KEエクステンダーの自動検出、迅速なインストールや設定、ユーザーネーム/パスワードによる認証や権限設定、 切替や共有が行える機能を備えています。セキュリティ対策の機能としては、AES暗号化やRADUIS、LDAP、AD等のリモートユーザー 認証機能を搭載しています。さらに、ケーブルの種類(ストレート/クロス)を自動判別するAuto-MDIX機能やOSD、RS-232にも 対応しています。



コンピューターアクセスの監視、操作、制御、そして延長のいずれの点においても、マトリックスIP-KVMエクステンダーは多様化する作業環境やワークステーションの設定 に合わせて自由に構成できる製品です。このため、データセンターに限らず、テレビ局やポスプロ等の放送業界、コントロールルーム、工場等の幅 広い分野において、PCからコンソール間の距離を気にすることなく、任意の場所に設置したい場合にご活用いただけます。



※ SFPモジュール（2A-136G / 2A-137G）は製品パッケージに同梱されていません。お求めの際はお問い合わせください。


Web 通販価格：￥222,970-
ATEN製品　10000円以上のご購入で送料無料です。

お 見積り・お問い合わせ　ご 注文はこちら








特長

航空管制に特化した機能※1

  • 2K×2Kのビデオ解像度に対応（2048×2048@60Hz）
  • 適応力に優れた高速切替機能 - トランスミッターの異なるビデオ解像度をレシーバー側のディスプレイにおいて0.3秒以内で高速切替
  • マルチスクリーンコントロール - 画面の境界を越えてマウスカーソルを移動させるだけで、モニターを複数のレシーバー（Rx）間で切替可能
  • 「プッシュ」＆「プル」 - クリック1つで1台のRxまたはビデオウォールに対してコンテンツを簡単に共有
  • 認証ロック - システムの電源が投入された際に電源OFF前の状態に自動ログイン
  • 冗長接続 - トランスミッターとの接続が切断された場合は、別のトランスミッターへと自動接続することで、サーバーへの継続的なアクセスを確保
  • 切断警告 - 警告メッセージをポップアップ表示しビープ音を連続して鳴らすことで、ユーザーに切断状況を通知
  • 電源/ネットワークのフェイルオーバーに対応 - 製品本体には電源冗長用のDCジャックを2箇所搭載し、RJ-45ポート（1ポート）とSFPファイバポート（2ポート）をネットワークフェイルオーバーに使用すること で、ミッションクリティカルなアプリケーションにおいて一定の可用性を確保

高度な機能※1

  • ビデオウォール - 各レイアウトにおいて最大8×8（最大64台のディスプレイ）で複数のビデオウォールを作成可能
  • 詳細なスケジューリング機能 - メディアの再生日時を設定することで、作業効率やコストの改善が可能
  • 内部/外部認証に対応 - 対応する外部認証はLDAP、Active Directory、RADIUSおよびTACACS+
  • 詳細なユーザー権限設定 - ユーザー間での共同作業や操作の競合防止のために、アドミニストレーターはTxデバイスの操作権限を4種類のアクセスモードに設定可能
  • KEシリーズ製品へのアクセスや操作権限をユーザーまたはグループで設定可能
  • 最大4台のKEシリーズ製品の映像をグループ化することで、マルチディスプレイ環境の構築が可能
  • レシーバーのアクセス制御 - トランスミッターのローカルコンソール側から制御ボタン※2を押すだ けでRxアクセスを有効/無効に設定可能

ハードウェア

  • デュアルリンクDVI-Dビデオ解像度 - 最大2560×1600@60Hzおよび2560×2048@50Hzに対応
  • ステレオオーディオ（スピーカー・マイク）対応
  • バーチャルメディアまたはvUSB対応
  • Auto-MDIX対応 - ケーブルの種類（ストレート/クロス）を自動判別
  • 8KV/15KV ESD保護および2KVサージ保護 ファンレスデザインにより、エネルギー効率に優れ、動作音も静かな操作環境を実現
  • フェイルオーバーやデュアルIPアクセス用としてギガビットイーサネットポート（RJ-45）またはSFPポート経由での接 続に対応※3
  • 1Gbps SFPファイバーモジュールの拡張に対応※3 - 最大10km
  • デュアル電源 - DCジャックを2箇所搭載
  • ラックマウント対応 - マウントオプション

- 2X-021G　デュアルラックマウントキット

- 2X-031G　シングルラックマウントキット

  • 業務用電源アダプター同梱 - 過酷な環境条件下での耐久性と適応性を確保するために、動作温度0°～50°Cをサポート

管理

  • KKEマトリックス管理ソフトウェア（CCKM）による統合管理 - 直感的なWebベースのGUIでKEデバイスすべてを簡単に管理
  • デュアルコンソール操作 - トランスミッターとレシーバー両方のキーボード、モニター、およびマウスを使ってシステムの操作が可能/li>
  • 緊急操作時はローカルコンソールから対応可能
  • レシーバー（ユーザーステーション）に搭載のOSDからトランスミッターとレシーバーの両方の設定が可能
  • EDIDエキスパート機能搭載（エミュレーション機能） - 自動/手動で適切なEDIDモードを選択可能
  • オンスクリーンプレビュー（アレイモード） - 1画面に最大36台分の映像を6×6画面で表示可能
  • ビデオ圧縮レベル - ネットワークバンド幅に応じてビデオ画質の調整が可能
  • CLI - アドミニストレーターはRS-232またはTelnet経由でコマンドを実行して全KEデバイスの制御が可能
  • RS-232対応 - テキストメニュー、CLIまたはシリアルターミナル、タッチスクリーン、バーコードリーダー等のシリアルデバイスに対してシリアルターミナルへと接続可能
  • すべてのKEデバイスと互換

セキュリティ

  • KEを直接接続するための専用LANポート搭載 - 社内ネットワークからの分離が可能
  • セキュアなデータ通信 - ネットワーク上に送信する前にすべてのデータをAES 128-bitで暗号化し、レシーバー側で暗号化を解除
  • 業界標準TLSプロトコル準拠

バーチャルメディア

  • UUSBバーチャルメディアモードで、ファイル転送やOSパッチの適用、ソフトウェアのインストールや診断試験がリモートか ら可能
  • USB 2.0 DVD/CDドライバーやUSBマスストレージ、PCハードドライブおよびISOイメージ対応
  • スマートカード/CACリーダー対応

注意：

※1 これらの高度な機能は、KEトランスミッターがKEレシーバーと併用されて、KEマトリックス管理ソフトウェア（CCKM）によって管理されている場合にサポートされます。

※2 制御ボタン（2XRT-0015G）は製品パッケージに同梱されていません。お求めの際には弊 社販売代理店までお問い合わせください。

※3 SFPモジュール（2A-136G / 2A-137G）は製品パッケージに同梱されていません。お求めの際には弊社販 売代理店までお問い合わせください。



構成図



同梱品

  • 電源アダプター＆電源ケーブル×1
  • ユーザーガイド×1



機能

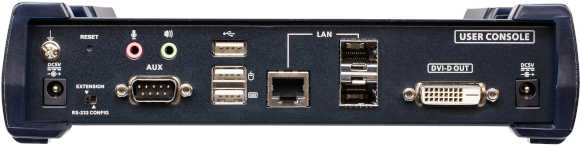

コネクター
USBポート USB Type-A メス×2（White）
コンソールポート USB Type-A メス× 2（White）
DVI-Dメス×1 （White）
ステレオミニジャック×1 （Green）
ステレオミニジャック×1 （Pink）
DB-9 オス×1（Black）
KVMポート -
電源 DC電源ジャック×2（Black）
LANポート RJ-45×1（Black）
SFPスロット×2
スイッチ
OSD プッシュボタン×1
ビデオ プッシュボタン×1
グラフィック（静止画像） プッシュボタン×1
リセット ピンホール型スイッチ×1
モード選択 スライドスイッチ×1
（延長、RS-232設定）
LED
リンク 10 / 100 / 1000 Mbps 1 （10Mbps：Orange / 100Mbps：Orange & Green / 1000Mbps：Green）
電源 1 （Blue）
ローカル 1 （Green）
リモート 1 （Green）
エミュレーション
キーボード/マウス USB
解像度 最大 2560×2048@50Hz / 2560×1600@60Hz
消費電力 DC5V:10.87W:55BTU
動作環境
動作温度 0~50°C
保管温度 -20~60°C
湿度 0~95% RH、結露なきこと
ケース
ケース材料 メタル
重量 1.15 kg ( 2.53 lb )
サイズ(W×D×H) 21.50 x 16.33 x 4.18 cm
(8.46 x 6.43 x 1.65 in.)
