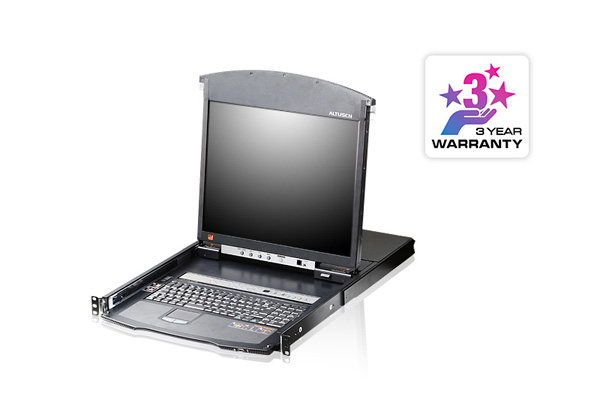

KL1516Ai
17/19インチ 16ポート カテゴリ5e デュアルスライド LCD IP-KVMドロワー
（デイジーチェーンポート搭載）



Web通販価格：KL1516AiM ￥¥488,400-　 KL1516AiN ￥¥507,100-

お 見積り・お問い合わせはこちら



特長

• デュアルスライド対応17/19インチLCD一体型16ポートカテゴリ5 IP-KVMドロワー
• 1コンソールから最大16台のコンピューターをローカルとリモートの両方から操作可能
• デイジーチェーン接続対応 – KVMスイッチの追加増設は最大15台まで、接続可能コンピューターは最大256台まで対応
• ローカル・リモートセッションで1バスを共有
• RJ-45ポートへのカテゴリ5e/6ケーブルの配線で省スペース化を実現
• 自動変換機能を備えたコンピューターモジュールの使用で、インターフェース(PS/2、USB、Sun)が混在した環境でもコンソールの集約が可能
• セカンドコンソールポート搭載 (PS/2・USB対応)
• マルチプラットフォーム対応 - Windows、Mac、Linux、Sun
• 外付USBマウス用ポート搭載

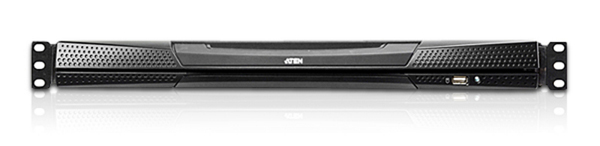

• 1Uサイズのデュアルスライド構造 - LCDパネル、キーボード/タッチパッドパネルは個別にスライドさせることが可能
• LCD部分は120°まで開閉可能
• コンソールロック機能 - 未使用時にはコンソールドロワーを内側にロック

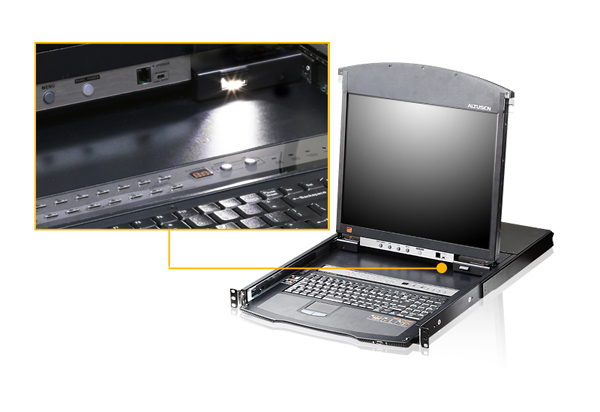

• LCDモニター専用電源ボタン搭載
• ユーザーアカウントは最大64名まで作成可能 - 同時ログイン可能なユーザーは最大32名
• セッション終了機能 – アドミニストレーターはユーザーセッションを手動で終了することが可能
• モジュールID保存機能^*1 - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
• ポートアクセスモードの設定が可能 - 排他/占有/共有
• リモート電源管理デバイス Power Over the Net™対応
• イベントログ、Windowsベースのログサーバー対応
• ローカルログイベント
• ファームウェアアップグレード対応
• IPv6対応
• ポート切替方法 - プッシュボタン、ホットキー、日本語対応OSD、ブラウザGUI
• ブラウザメニューおよびアプリケーションGUIは多言語対応 - 運用前のトレーニング時間を最小限に抑え生産性を向上
• マルチプラットフォームのクライアントに対応 (Windows、Mac OS X、Linux、Sun)
• 各種Webブラウザに対応 (IE、Chrome、Firefox、Safari、Opera)
• 純粋なWebテクノロジーにおけるブラウザベースのUIで、管理者はJavaソフトウェアパッケージをインストールしていなくても操作が可能
• パネルアレイモード^*2 - 画面を分割し、複数の管理ポートのデスクトップを同時表示
• ブロードキャスト機能^*3 - コマンドを製品配下にあるコンピューターに一斉送信
• 外部認証対応 - RADIUS、LDAP、LDAPS、Active Directory
• ユーザーログイン時のパスワードは128-bit SSL暗号化で保護
• キーボード/マウス、ビデオの各信号を個別に暗号化 (56ビットDES、168ビット3DES、256ビットAES、128ビットRC4、ランダムより選択)
• IPアドレス、MACアドレスによるフィルタリング機能
• サーバーアクセス・操作権限はユーザーまたはグループ単位で設定可能
• 帯域制御機能 - ビデオ画質は帯域幅の変化に応じて自動調整。モノクロ色深度設定、データ圧縮率の閾値/ノイズ設定は環境に合わせて変更が可能
• デスクトップ画面はフルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
• リモートユーザーのコミュニケーションに活用できるメッセージボード搭載
• マウスダイナシンク機能 - ローカル/リモートのマウスは自動的に同期
• 多言語対応オンスクリーンキーボード搭載
• 接続機器にはBIOSレベルからのアクセスが可能

  *1 モジュールID保存機能対応 - KA7520、KA7170、KA7570、KA7920、KA7970、KA7130
  *2 リモートコンソールのみ
  *3 ローカルコンソールのみ
  ※ 対応KVMスイッチ - KH1508A/KH1516A
  ※ コンピューターモジュールと本体との間には、弊社 Cat5eケーブルのご使用を推奨致します。





・KL1516Ai型番一覧
KL1516Ai製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはラックマウントキットタイプをご指定く ださい。

モデル		イージーセットアップ・ラックマウントキット (対応ラック奥行き)	型番
17インチLCDモデル	KL1516AiM	ショート (42cm - 70cm)	KL1516AiMJJS
		ロング (68cm - 105cm)	KL1516AiMJJL
19インチLCDモデル	KL1516AiN	ショート (42cm - 70cm)	KL1516AiNJJS
		ロング (68cm - 105cm)	KL1516AiNJJL

 ※ 注意：ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック 内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

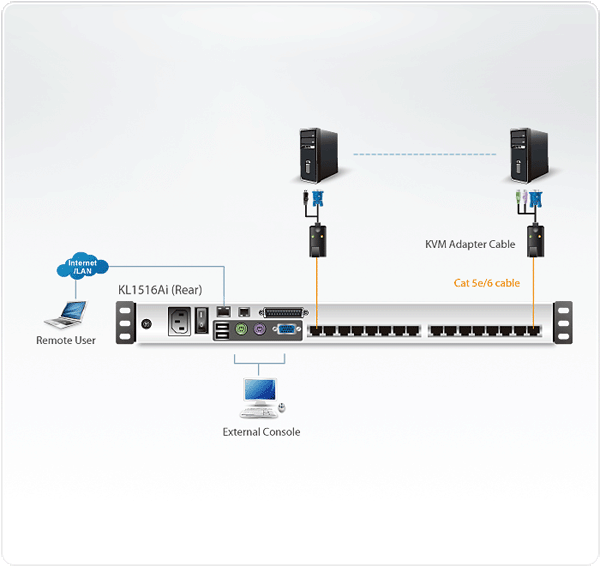

構成図



同梱品

• 電源ケーブル ×1
• イージーセットアップラックマウントキット(ショートorロング)×1
• ファームウェアアップグレードケーブル ×1
• クイックスタートガイド×1



機能

Function	KL1516AiM	KL1516AiN
コンピューター接続数
ダイレクト	16	16
最大	256（デイジーチェーン接続）	256（デイジーチェーン接続）
コンソール接続数
ローカル	1（セカンドコンソール）	1（セカンドコンソール）
コンピューター側対応インターフェース	キーボード/マウス：PS/2、USB(Win、Linux、Mac、Sun)	キーボード/マウス：PS/2、USB(Win、Linux、Mac、Sun)
セカンドコンソール側対応インターフェース	キーボード/マウス：PS/2、USB	キーボード/マウス：PS/2、USB
ポート選択	OSD、ホットキー、プッシュボタン	OSD、ホットキー、プッシュボタン

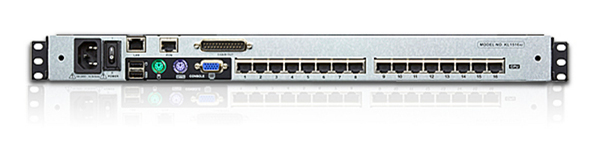

コネクター
KVMポート	キーボード/マウス/モニター：RJ-45×16	キーボード/マウス/モニター：RJ-45×16
コンソールポート	セカンドコンソール キーボード：USBタイプA　メス×1、ミニDIN6ピン　メス×1 マウス：USBタイプA　メス×1、ミニDIN6ピン　メス×1 モニター：D-Sub 15ピン　メス×1	セカンドコンソール キーボード：USBタイプA　メス×1、ミニDIN6ピン　メス×1 マウス：USBタイプA　メス×1、ミニDIN6ピン　メス×1 モニター：D-Sub 15ピン　メス×1
セカンドマウスポート	USBタイプA　メス×1	USBタイプA　メス×1
デイジーチェーンポート	OUT：DB-25ピン　オス×1	OUT：DB-25ピン　オス×1
ファームウェアアップグレード	RJ-11×1	RJ-11×1
電源	3極AC電源ソケット×1	3極AC電源ソケット×1
PON	RJ-45×1	RJ-45×1
LANポート	RJ-45×1	RJ-45×1
スイッチ
ポート選択	プッシュボタン×16	プッシュボタン×16
ステーション選択	プッシュボタン×2	プッシュボタン×2
LCD調節	プッシュボタン×4	プッシュボタン×4
LCD電源	プッシュボタン×1	プッシュボタン×1
リセット	ピンホール型スイッチ×1	ピンホール型スイッチ×1
ファームウェアアップグレード	スライドスイッチ×1	スライドスイッチ×1
電源	ロッカースイッチ×1	ロッカースイッチ×1
LED
オンライン	グリーン×16	グリーン×16
選択	オレンジ×16	オレンジ×16
LCD電源	オレンジ×1	オレンジ×1
Lock	Num Lock (グリーン)×1 Caps Lock (グリーン)×1 Scroll Lock (グリーン)×1	Num Lock (グリーン)×1 Caps Lock (グリーン)×1 Scroll Lock (グリーン)×1
電源	ブルー×1	ブルー×1
ステーションID	2桁7セグメントデジタル表示 オレンジ×2	2桁7セグメントデジタル表示 オレンジ×2
リンク	グリーン×1	グリーン×1
10/100 Mbps	オレンジ/グリーン×1	オレンジ/グリーン×1
エミュレーション
キーボード/マウス	PS/2、USB（Win、Linux、Mac、Sun）	PS/2、USB（Win、Linux、Mac、Sun）
スキャンインターバル	1～255秒（ユーザー設定）/5秒（デフォルト）	1～255秒（ユーザー設定）/5秒（デフォルト）
電源仕様	AC 100～240V、50/60Hz、1A （日本仕様はPSE対応3P/100V電源コードを同梱）	AC 100～240V、50/60Hz、1A （日本仕様はPSE対応3P/100V電源コードを同梱）
電源
消費電力	29 W	27.5 W
解像度	1,280×1,024@75Hz、DDC2B準拠 (50m、ローカル) 1,600×1,200@60Hz　DDC2B準拠 (40m、リモート) ※1,280×1,024を超える解像度の場合、正しく表示されない場合があります。	1,280×1,024@75Hz、DDC2B準拠 (50m、ローカル) 1,600×1,200@60Hz　DDC2B準拠 (40m、リモート) ※1,280×1,024を超える解像度の場合、正しく表示されない場合があります。
パネル仕様
画面サイズ	17インチ	19インチ
ピクセルピッチ	0.264 mm×0.264 mm	0.294 mm×0.294 mm
対応色	1670万色	1670万色
コントラスト比	1000:1	1000:1
輝度	250 cd/m²	250 cd/m²
応答時間	5ミリ秒	5ミリ秒
視野角	170°(水平)、160°(垂直)	170°(水平)、160°(垂直)
動作環境
動作温度	0～40°C	0～40°C
保管温度	-20～60°C	-20～60°C
湿度	0～80% RH、結露なきこと	0～80% RH、結露なきこと
ケース
ケース材料	メタル	メタル
重量	15.24 kg ( 33.57 lb )	15.24 kg ( 33.57 lb )
サイズ(W×D×H)	480×702×44 mm	480×702×44 mm
同梱品	(KL1516Aiの同梱品) 電源ケーブル ×1 イージーセットアップラックマウントキット(ショートorロング)×1 ファームウェアアップグレードケーブル ×1 クイックスタートガイド×1	(KL1516Aiの同梱品) 電源ケーブル ×1 イージーセットアップラックマウントキット(ショートorロング)×1 ファームウェアアップグレードケーブル ×1 クイックスタートガイド×1
対応製品
コンピューターモジュール	《PS/2用モジュール》 KA7520 KA7920 《USB用モジュール》 KA7170 KA7570 KA7970	《PS/2用モジュール》 KA7520 KA7920 《USB用モジュール》 KA7170 KA7570 KA7970
SUNシステム専用モジュール (D-SUB15ピン+USB)	KA7170	KA7170
MAC用モジュール	KA7170 KA7570 KA7970	KA7170 KA7570 KA7970
デイジーチェーン対応製品	KH1508A KH1516A	KH1508A KH1516A
デイジーチェーン用ケーブル	2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m)	2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m)
