HE04SEK
1入力4出力 CAT5e HDMI延長分配器

HE04SEKは、CAT5eケーブルを使用して、1本のHDMIを延長するだけでなく、4つのHDMI信号に分配して遠隔地のディスプレイに送ることができるHDMI延長分配器です。RXは、外部電源を必要とせず、HDMI端子を内蔵しているため、HDMI機器に直接接続することができます。

TXは拡張可能なユニットで、別のTXをスタックすることで、1系統のHDMI入力から最大12系統のHDMI出力を得ることができ、1つのHDMI映像を異なるHDMIディスプレイに同時に表示することができます。スポーツバー、教会、会議室、教室、セキュリティルームなどに最適なソリューションです。



WEB通販価格：77,000円
お見積り・お問い合わせはこちら



概要・構成図 仕様   製品情報

  • 最大解像度1080p@60Hz
  • 最大70m（推奨50m 720p、Cat5eで接続）、40m（推奨30m 1080p、Cat5eで接続）までの信号延長が可能
  • RXユニットは外部電源不要
  • TXユニットにループアウトポートを内蔵し、HDMIディスプレイを増設可能
  • TXユニットをループアウトポートにもう1台追加して、1入力8出力にすることも可能
  • RS232、CEC、EDID管理対応
  • RS232ボーレート：57600 bps
  • HDMI 1.4, CEC準拠
  • 対応オーディオフォーマット：AC3, DTS, Dobly TrueHD, DTS-HD

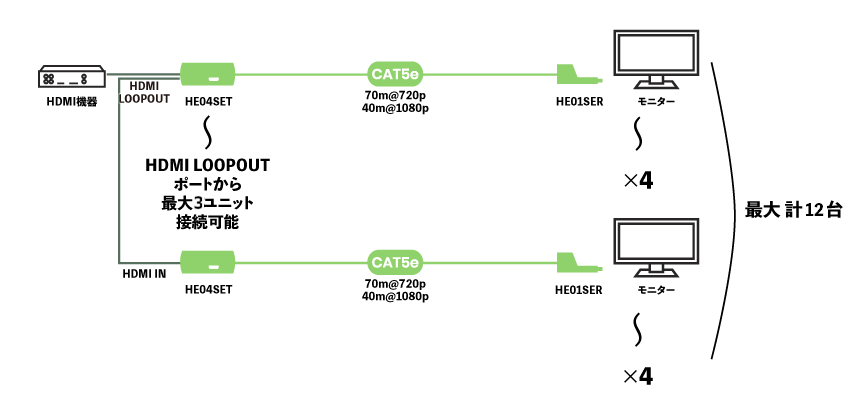

接続図




  HE04SET（トランスミッター） HE01SER（レシーバー）
映像入力 HDMIタイプA ×１ RJ45　×１
映像出力 RJ45　×4
HDMIタイプA ×１（ループアウト）		 HDMIタイプA ×１
RS232インターフェース DB9メス　×１ ―
電源インターフェース ― ―
電源 DC 12V 1A ―
消費電力 96W 0.8A 320mA
動作温度 0～70℃ 0～70℃
保存温度 -20～125℃ -20～125℃
湿度 最高95% 最高95%
サイズ 167 x 101 x 40mm 57.5 x 24 x 20.2mm
重量 460g 20g
商品名 HE04SEK
型番 HE04SEK
JANコード 4562117821603
定価 オープン
WEB通販価格 77,000円（税別：70,000円）
付属品 DC12V 1A電源アダプター　×1　
ネジ/ ネジ穴プラグ　×2　ラバークッション×４
保証期間 ご購入後12ヶ月　（相性での動作不良は保証・サポート対応外です。）
