VC840
3G/HD/SD-SDI → HDMIコンバーター

VC840は、HDMI信号を3G/HD/SD-SDI信号にリアルタイムで変換するプロフェッショナル向けのコンバーターです。SDI信号とHDMI信号の変換はデジタ ルで行われ、オーディオ/ビデオ信号両方の減衰がほとんどありません。本製品はデュアルディスプレイ用に低ジッターSDI出力ポートを2 ポート搭載しています。VC840は放送業界やモニタリングが必要な場所において、信号を変換するのに最適な信頼性の高い製品です。




Web 通販価格:¥37,730- ATEN製品 10000円以上のご購入で送料 無料です。

お 見積り・お問い合わせ ご 注文はこちら

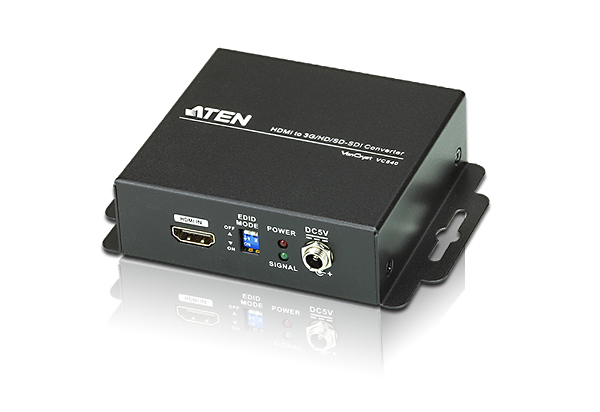

VC840

VC840

VC840

特長

  • オーディオ/ビデオ信号の変換による信号の損失を防ぎながら、HDMI入力信号を3G/HD /SD-SDIフォーマットへとリアルタイムに変換
  • 出力オーディオは、アナログステレオオーディオと光同軸デジタルオーディオに対応
  • HDMI(Deep Color)準拠
  • LEDインジケーター - 電源と信号の状態を表示
  • SDI最大延長距離 - 3G-SDIは90m、HD-SDIは150m、SD-SDIは300m (RG6ケーブル使用時)
  • 対応SDIフォーマット
  •  ・SD-SDI (SMPTE 259M、最大270Mbps)
  •  ・HD-SDI (SMPTE 292M、296M、最大1.485Gbps)
  •  ・3G-SDI(SMPTE 424M、425M、レベルA、最大2.97Gbps)
  • 対応解像度 - NTSC@59.96Hz、PAL@50Hz、720p@50/59.94/60Hz、 1080i@50/59.94/60Hz、1080p@23.97/24/25/29.97/30/50/59.94/60Hz
  • 48kHz 8chオーディオ対応
  • 2分配用に低ジッターSDI出力ポートを2ポート搭載
  • 3G/HD/SD-SDI信号自動検知機能搭載
  • カスケード接続時にはSDI信号をリクロックするため、長距離伝送が可能
  • 固定式電源コネクターで、セキュアな通信を実現
  • 選択可能なEDIDモードおよびEDID学習モード機能搭載
  • * HDCP非対応であるため、HDCPコンテンツ(著作権保護のコピーガードが掛かった映像)は表示、延長できません。





構成図

VC840



同梱品

  • 電源アダプター×1
  • クイックスタートガイド×1



機能

デバイス接続数 1
ビデオ入力
インターフェース HDMIタイプA メス×1
インピーダンス 100 Ω
ビデオ出力
インターフェース BNC×2
インピーダンス 75 Ω
最大距離 ディスプレイとの最大距離:
 3G-SDI:90 m
 HD-SDI:150 m
 SD-SDI:300 m
オーディオ
出力 アナログ: RCA メス×2
デジタル(光同軸オーディオ): RCA メス×1
SDIフォーマット SD-SDI (SMPTE 259M、最大270Mbps)
HD-SDI (SMPTE 292M、 296M、最大1.485Gbps)
3G-SDI (SMPTE 424M、 425M level A、 最大2.97Gbps)
ビデオ
対応解像度 NTSC@59.96Hz、PAL@50Hz、
720p@50/59.94/60Hz、
1080i@50/59.94/60Hz、
1080p@23.97/24/25/29.97/30/50/59.94/60Hz
最大データ伝送速度 2.97 Gbps
最大ピクセルクロック 148.5 MHz
EDID設定 学習
スイッチ
選択モード EDIDモード:DIPスイッチ×2
LED
信号 グリーン×1
電源 レッド×1
電源入力
電源アダプター 型番:0AD8-0F05-26EGまたは0AD8-0F05-26MG
入力:AC100~240V 50/60Hz
出力:DC5V 2.6A
電源
コネクター ロック式DC電源ジャック×1
消費電力 3.5 W
動作環境
動作温度 0~40°C
保管温度 -20~60°C
湿度 20~90%RH、結露なきこと
ケース
ケース材料 メタル
重量 0.29 kg ( 0.64 lb )
サイズ(W×D×H) 122×107×31 mm
同梱品 電源アダプター×1
クイックスタートガイド×1
