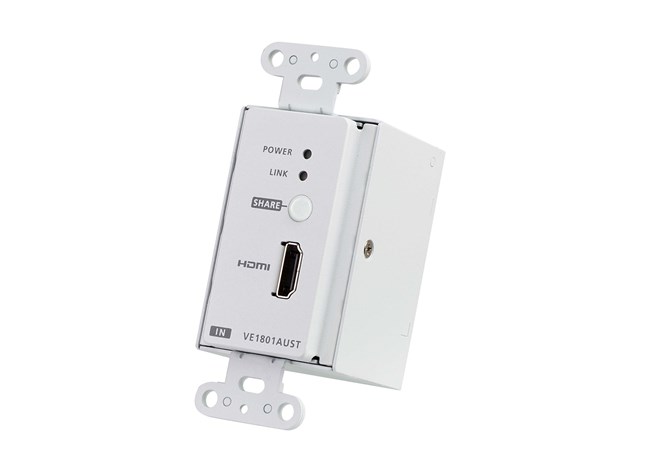

VE1801AUST
HDMI HDBaseT Class B トランスミッター（スイッチボックス対応タイプ）

VE1801AUSTはHDBaseT技術向けに適したCat6aまたはCat6ツイストペアケーブルを使用し、4K/40mまでの延長に対応する、HDBaseT Class B仕様トランスミッターです。

本体形状はJIS C 8435 スイッチボックス/アウトレットボックス組み込み固定に適合しています。

  • JIS C 8435 埋込用/露出用スイッチボックスに固定可能
  • PoH PD（Power over HDBaseT 受電）機能
  • ATEN VP1421と連動するリモート切替プッシュボタン付き

※ 2極着脱式ターミナルブロック（電源）と電源アダプターの繋ぎ込み作業が必要になります。


Web通販価格：￥33,440-　ATEN製品　10000円以上のご購入で 送料無料です。

お見積り・お問い合わせ　ご注文はこちら





VE1801AUSTVE1801AUST



特長

  • HDBaseT技術向けに適したCat6aまたはCat6ツイストペアケーブルを使用し、4K/40mまでの延長に対応するHDBaseT Class B仕様
  • - 4Kの場合：最大40m 　- 1080pの場合：最大70m
  • PoH PD（Power over HDBaseT 受電）機能搭載 - PSE（PoH 給電機能）に対応した機器から受電可能
  • HDMI（3D、Deep color、4K）、HDCP2.2準拠
  • JIS C 8435 埋込用/露出用スイッチボックスに固定可能
  • RS-232C伝送対応
  • CEC（Consumer Electronics Control）対応により、相互に接続されたHDMIデバイスは一つのリモコンで通信が可能
  • HDBaseTアンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信時における電波干渉を低減
  • 共有機能 - 互換性のあるレシーバー（例：VP1421）との接続時にリモートからのソース切替が可能
  • デバイスの状態はLEDランプで表示
  • ワイド画面対応
  • 8KV/15KV ESD保護機能搭載
  • プラグアンドプレイ対応。



構成図

VE1801AUST



同梱品

  • 5ピン ターミナルブロック×1
  • フェースプレート×1
  • 皿ネジ×2
  • 電源アダプター×1
  • クイックスタートガイド×1



機能

ビデオ入力
インターフェース HDMI Type-A メス×1（Black）
インピーダンス 100Ω
最大距離 3 m
ビデオ
最大データ伝送速度 10.2Gbps（3.4Gbps /レーン）
最大ピクセルクロック 340 MHz
規格準拠 HDMI（3D、Deep Color、4K）、HDCP 2.2準拠、CEC
解像度/距離 HDMI：最大4K @40m (Cat6a/ATEN 2L-2910 Cat6)
　　　 1080p @70m (Cat6a/ATEN 2L-2910 Cat6)
*4K対応：4096×2160 / 3840×2160 @60Hz (4:2:0) 、4096×2160 / 3840×2160 @30Hz (4:4:4)
オーディオ
入力 HDMI Type-A メス×1（Black）
制御
RS-232C ターミナルブロック×1（3極、Tx/Rx/GND、Green）
コンタクトアウト ターミナルブロック×1（2極、DO/GND、Green）
コネクター
ユニット間 RJ-45 メス×1
電源 ターミナルブロック×1（2極、+5V/GND、Green）
もしくはRJ-45 メス×1（PoH）
消費電力 DC5V:3.26W:15BTU
POH:4W:19BTU
動作環境
動作温度 0～40℃
保管温度 -20～60℃
湿度 0～80% RH、結露なきこと
ケース
ケース材料 メタル
重量 0.21 kg ( 0.46 lb )
サイズ(W×D×H) 104.1×44.4×50 mm
面板サイズ(W×D×H) 113.9×69.9×6.4 mm
同梱品 5ピン ターミナルブロック×1
フェースプレート×1
皿ネジ×2
電源アダプター×1
クイックスタートガイド×1
