VE882
VE882
光ファイバーHDMIエクステンダー
VE882は、HDMI信号を光ファイバーケーブルで長距離転送できるHDMIエクステンダーです。本製品は、ローカルソースからのオーディオ/ビデオストリームデータを 同期化して、3.125Gbps シングル光リンクで最大600m伝送します(解像度最大1080p)。また、本製品はHDMI信号に加えて、IR信号(リモコン双方向)や、RS-232シリアル信号 (タッチパネル等)も、光ファイバーケーブル1 本で延長を実現します。さらに、本製品はIRリモコン信号を延長して、RS-232信号を双方向に転送することができます(最大115kbps)。これによって、タッチパ ネルやバーコードスキャナーといったシリアルデバイスを接続し、遠隔から操作することが可能になります。
Web
通販価格：￥165,000-
ATEN製品 10000円以上のご購入で送料無料です。
特長
- HDMI、IR、RS-232の各信号を、光ファイバーケーブル1本で延長
- 最大延長距離 - 600m※1,※2
- HDMI(3D, Deep Color)、HDCP準拠 - 信号速度最大3.125Gbits
- 解像度 - 最大1080p @ 60Hz
- IR信号は、30KHz～60KHzの全周波数に対応（本製品に同梱のIRレシーバーの対応周波数は30kHz～56kHzです）
- ローカル/リモートのユニット間を1本の光ファイバーケーブルで接続
- ワイド画面解像度対応
- 8KV/15KV 静電放電防止機能搭載
- タッチパネル、バーコードスキャナー等のシリアルデバイスが接続できるRS-232ポートを搭載
- HDMIデバイスとディスプレイのいずれかをIRコントロールで制御可能
- ラックマウント対応
- ホットプラグ対応
- ※1 延長距離はメーカー環境での検証に基づくものです。最大延長距離は、ファイバーの種類やバンド幅、コネクタースプライシング、減衰、モード分散、波長分散、環境因子 によって異なります。
- ※2 IEC 60793-2-50 B1.1またはITU-T G.652.B規格に対応するシングルモード光ファイバーケーブルのご使用を推奨します。
- * ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。

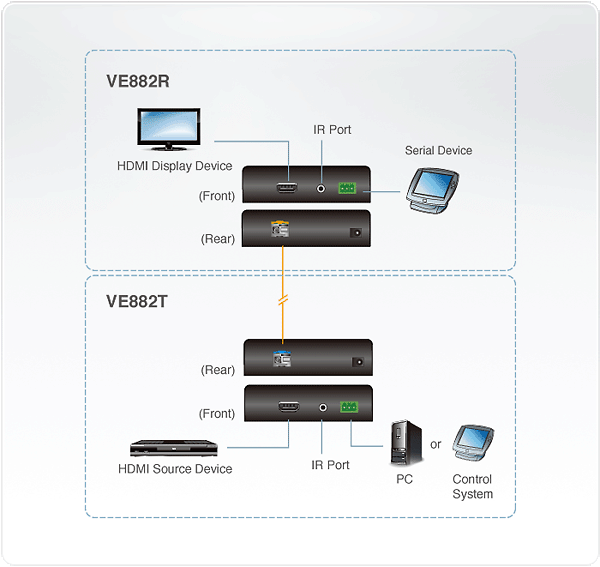

構成図
同梱品
(VE882の同梱品)
IRトランスミッター×1
IRレシーバー×1
マウントキット×1
電源アダプター×2
クイックスタートガイド×1
機能
| Function | VE882R | VE882T |
| デバイス接続数 | - | 1 |
| ビデオ入力 | ||
| インターフェース | - | HDMIタイプA メス×1 |
| インピーダンス | - | 100 Ω |
| 最大距離 | - | ソースデバイスとの最大距離：2 m |
| ビデオ出力 | ||
| インターフェース | HDMIタイプA メス×1 | - |
| インピーダンス | 100 Ω | - |
| 最大距離 | ディスプレイとの最大距離：2 m | - |
| オーディオ | ||
| 入力 | - | HDMIタイプA メス×1 |
| 出力 | HDMIタイプA メス×1 | - |
| 制御 | ||
| RS-232 | コネクター：3極着脱式ターミナルブロック×1 ボーレート/プロトコル：ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロー ル:無 |
コネクター：3極着脱式ターミナルブロック×1 ボーレート/プロトコル：ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロー ル:無 |
| IR | ミニジャック×1 送受信範囲：30～60kHz※1 |
ミニジャック×1 送受信範囲：30～60kHz※1 |
| コネクター | ||
| 光ファイバー入力/出力 | LCシンプレックスコネクター (SFP)×1 (双方向※2) | LCシンプレックスコネクター (SFP)×1 (双方向※2) |
| 電源 | DC電源ジャック×1 | DC電源ジャック×1 |
| ビデオ | ||
| 最大ピクセルクロック | 225 MHz | 225 MHz |
| 規格準拠 | HDMI(3D、Deep Color)、HDCP | HDMI(3D、Deep Color) HDCP準拠 |
| 解像度/距離 | 1080p (600m) | 1080p (600m) |
| 光ファイバー | ||
| 操作距離 | 600m (シングルモード光ファイバー使用時) | 600m (シングルモード光ファイバー使用時) |
| 波長 | (シングルモード光ファイバー使用時) 送信:1550nm 受信:1310nm |
(シングルモード光ファイバー使用時) 送信:1310nm 受信:1550nm |
| データ伝送速度 | シングルファイバー : 1080p / 60Hz (24ビット、3.125G bps) |
シングルファイバー : 1080p / 60Hz (24ビット、3.125G bps) |
| LED | ||
| 電源 | 電源/リンク：グリーン×1 | 電源/リンク：グリーン×1 |
| 電源入力 | ||
| 電源アダプター | 型番：0AD8-0605-24EGまたは0AD8-0605-24MG 入力：AC 100～240V 50/60Hz 出力：DC5.3V 2.4A |
型番：0AD8-0605-24EGまたは0AD8-0605-24MG 入力：AC 100～240V 50/60Hz 出力：DC5.3V 2.4A |
| 消費電力 | DC5.3V:5.80W:27BTU DC5.3V:4.69W:22BTU |
DC5.3V:5.80W:27BTU DC5.3V:4.69W:22BTU |
| 動作環境 | ||
| 動作温度 | 0～50°C | 0～50°C |
| 保管温度 | -20～60°C | -20～60°C |
| 湿度 | 0～80% RH、結露なきこと | 0～80% RH、結露なきこと |
| ケース | ||
| ケース材料 | メタル | メタル |
| 重量 | 0.44 kg ( 0.97 lb ) | 0.44 kg ( 0.97 lb ) |
| サイズ(W×D×H) | 142×103×30 mm | 142×103×30 mm |
| 同梱品 | (VE882の同梱品) IRトランスミッター（型番：2XRT-0004G）×1 IRレシーバー（型番：2XRT-0003G-1）×1 マウントキット×1 電源アダプター×2 クイックスタートガイド×1 |
(VE882の同梱品) IRトランスミッター（型番：2XRT-0004G）×1 IRレシーバー（型番：2XRT-0003G-1）×1 マウントキット×1 電源アダプター×2 クイックスタートガイド×1 |
| 対応ATEN製品 | ||
| 対応ケーブル | 《HDMIケーブル》 2L-7D02H-1 《光ファイバーケーブル》 2L-NDLCシリーズ |
《HDMIケーブル》 2L-7D02H-1 《光ファイバーケーブル》 2L-NDLCシリーズ |
| 注意 | ※1 本製品に同梱のIRレシーバーの対応周波数は30kHz～56kHzです。 ※2 光ファイバーモジュールは次のように色分けされています。 VE882R - イエロー |
※1 本製品に同梱のIRレシーバーの対応周波数は30kHz～56kHzです。 ※2 光ファイバーモジュールは次のように色分けされています。 VE882T - ブルー |
