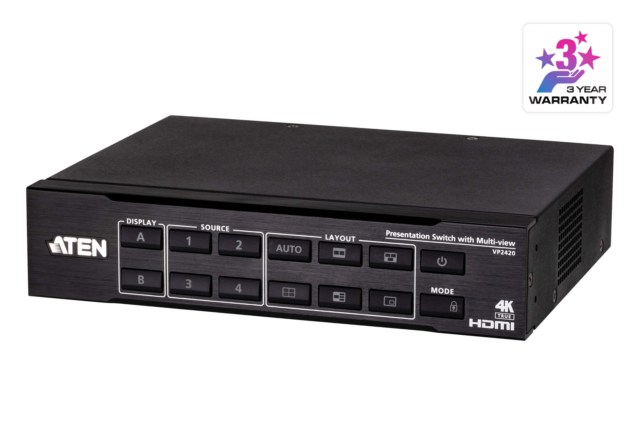

VP2420
4入力2出力HDMIプレゼンスイッチャー(4K60p、マルチビュー対応)

VP2420は、4K60p解像度とマルチビュー表示に対応した4入力2出力HDMIプレゼンスイッチャーです。複数のソースをスムーズに切り替え、2画面を使って複数レイアウトで映像を出力することができます。会議室における複数画面を使用した情報分析や、ビデオウォールを使ったモニタリングなどで活用することで、シームレスなチーム連携と効率的な意思決定を実現します。


Web 通販価格:¥157,630-
ATEN製品 10000円以上のご購入で送料無料です。

お 見積り・お問い合わせ ご 注文はこちら





特長

VP2420は、4K60p解像度とマルチビュー表示に対応した4入力2出力HDMIプレゼンスイッチャーです。複数のソースをスムーズに切り替え、2画面を使って複数レイアウトで映像を出力することができます。会議室における複数画面を使用した情報分析や、ビデオウォールを使ったモニタリングなどで活用することで、シームレスなチーム連携と効率的な意思決定を実現します。

  • AV信号のシームレスなマトリックス切替
    • 4系統のHDMI入力と2系統のHDMI出力をサポート
    • マルチビュー(フルスクリーン、PiP、PbP、トリプル/クアッド・マルチビュー)、マトリックス/ミラー表示モード、自動/手動レイアウトモードをサポート
    • オーディオ・エンベッド/ディエンベッド機能搭載
    • 0秒に限りなく近いシームレス切替機能*
    • 自動切替 - 最新のアクティブソースを自動検出して切替を実行



  • 4K60p出力をサポート
    • 最大4096×2160/3840×2160 @ 60Hz(4:4:4)、4K HDRに対応
    • 4K60pスケーラー搭載 - 4K60pへのアップスケーリングに対応
    • EDID Expert™(EDIDエミュレーション)機能搭載 - スムーズな電源投入と最適なビデオ品質のために自動/手動で適切なEDIDモードを選択可能
    • HDMI(3D、Deep Color、4K)、HDCP 2.2準拠



  • 操作を合理化する究極の柔軟性
    • 複数の制御オプション - フロントパネルのプッシュボタン、RS-232、IR、Telnet、ウェブGUI、ATENビデオプレゼンスイッチャー制御用モバイルアプリ
    • CEC対応
    • 最大4台のVP2420をカスケード接続可能 - 1画面に最大16系統の信号を同時表示
    • 長距離伝送 - 最大5m(高速HDMIケーブル使用時)
    • スタンバイモード対応により省電力と高速起動を実現
    • ラックマウント可能
    • フルメタルの筐体で耐久性を強化

*注意: この機能はディスプレイAでのみ使用でき、シングルポート切替に適用されます。マルチビューのレイアウト切替は対象外です。





構成図

同梱品

  • IRレシーバー×1
  • IRリモコン×1
  • ラックマウントキット×1
  • 3極ターミナルブロック×1
  • 電源アダプター&電源ケーブル×1
  • クイックスタートガイド×1



機能

ビデオ入力
インターフェース HDMI Type-A メス×4(Black)
最大距離 HDMI:4K@60Hz(4:4:4)@ 5m、
4K@30Hz @ 10m、
1080p@60Hz @ 15m
ビデオ出力
インターフェース HDMI Type-A メス×2(Black)
最大距離 HDMI:4K@60Hz(4:4:4)@ 5m、
4K@30Hz @ 10m、
1080p@60Hz @ 15m
解像度
最大解像度 HDMI:最大4096×2160 / 3840×2160 @ 60Hz(4:4:4)
規格準拠 HDMI(3D、Deep Color、4K)、4K HDR
HDCP 2.2準拠、CEC
オーディオ
入力 ステレオオーディオ(HDMI):ステレオミニジャック メス×1(Green)
出力 ライン出力(アンバランス):3極着脱式ターミナルブロック×1
デジタルオーディオ:同軸×1
制御
RS-232C DB-9ピン メス×1(Black)、VPデバイスの制御・設定
IR ステレオミニジャック メス×1(Black)
イーサネット RJ-45 メス×1(Silver)
スイッチ
電源 プッシュボタン×1(LED:Green/Orange)
ビデオ入力ポートの選択 プッシュボタン×4(LED:Green)
ビデオ出力ポート選択 プッシュボタン×2(LED:Orange)
マルチビューモード レイアウト:プッシュボタン×6
選択 ミュート:プッシュボタン×1
モード/ロック解除:プッシュボタン×1
EDID設定 EDIDモード:ATENデフォルト/ディスプレイA/リミックス
コネクター
電源 DC電源ジャック×1(Black)
消費電力 DC12V:17.1W:80BTU/h

注意:
● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。
● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度 0~40°C
保管温度 -20~60°C
湿度 0~80%RH、結露なきこと
本体
ケース材料 メタル
重量 1.08 kg
フェイスプレート サイズ (W×D×H) 200×160.5×44 mm

ディスプレイA
(スケーラー・モード)
出力解像度
640x480 @ 60 Hz
720x576 @50 Hz
1280x720 @ 50/60 Hz
1920x1080 @ 30/50/60 Hz
3840x2160 @ 24/25/30/50/60 Hz YUV422 12BIT
3840x2160 @ 24/25/30/50/60 Hz
3840x2160 @ 50/60 Hz YUV420
3840x2160 @ 60 Hz YUV444
4096x2160 @ 24/25/30/50/60 Hz YUV422 12BIT
4096x2160 @ 24/25/30/50/60 Hz
4096x2160 @ 50/60 Hz YUV420

ディスプレイB
(バイパス・モード)
入力/出力解像度
640x480 @ 60/72/75 Hz 1080p60 (Native)
800x600 @ 56/60/72/75 Hz 480p60 (4:3) / (16:9)
1024x768 @ 60/70/75 Hz 576p50 (4:3) / (16:9)
1280x800 @ 60 Hz 640x480
1280x1024 @ 60/75 Hz 720p50/60
1400x1050 @ 60 Hz 1080p24/25/30/50
1440x900 @ 60 Hz 1080i50/60
1600x1200 @ 60 Hz 3840x2160p24/25/30/50/60
1680x1050 @ 60 Hz 4096x2160p24/25/30/50/60
1920x1080 @ 60/120 Hz 3840x2160p50/60 (4:2:0)
1920x1200 @ 60 Hz CVT(RB) / (RB) 4096x2160p50/60 (4:2:0)
