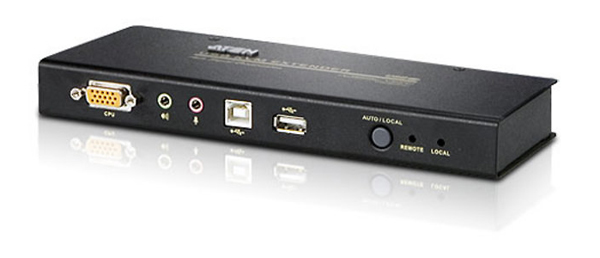

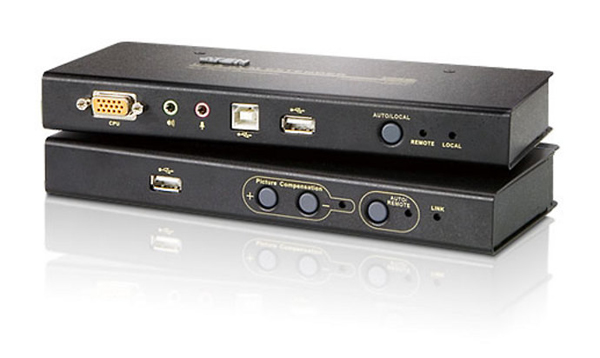

CE800B
USB VGA/オーディオ カテゴリ5e KVMエクステンダー (USBフラッシュメモリ接続対応、1024×768@250m）

CE800Bは、カテゴリ5eケーブルを使ってコンピュータを物理的に延長し、リモートコンソール(USBキーボード、USBマウス、モニタ、スピーカー、マイク)からの操作を可能にする、USBタイプのオーディオ対応KVMエクステンダーです。本製品は、システムを静かで安全な場所にセットアップしたまま、工場や作業現場等ホコリや振動が多くてシステムの設置に適さない場所からでもコンピュータを操作したいといったケースに最適な製品です。
製品はUSBフラッシュメモリ接続用のポートを搭載しており、ローカルコンソール、リモートコンソールのどちらでも、CE800BユニットにUSBフラッシュメモリを接続するだけで、延長しているコンピュータのローカルドライブとして使用することができます。またUSBハブ搭載のATEN KVMPスイッチと併用して、複数のコンピュータを切り替えながら、このUSBフラッシュメモリ延長機能を使用することもできます。


終息しました。

お見積り・お問い合わせ　ご注文はこちら




特長

  • リモート/ローカルの各ユニットの接続にはカテゴリ5eーブル※1を使用し、最大250mまで延長することが可能
  • デュアルコンソール対応 - ローカル/リモートの各ユニットに接続されたコンソール（マウス、キーボード、モニター）から同一のコンピュータを操作することが可能
  • プッシュボタンによるアクティブコンソールの切替
  • リモート/ローカルの両ユニットでUSBフラッシュメモリの使用が可能
  • セキュリティ機能: USBデータ転送時にユーザーネームおよびパスワードを入力
  • VGA、SVGA、マルチスキャンモニター対応。ローカルコンソール側モニターはDDC、DDC2、DDC2B準拠
  • VGA解像度 - 最大1,920×1,200@60Hz (30m)、1,600×1,200@60Hz (150m)、1,024×768@60Hz (250m)8KV/15KV ESD保護および2KVサージ保護
  • ゲインコントロールの調整が可能 - 距離に応じて信号の強さを手動で自動調整
  • ステレオスピーカーおよびステレオマイクに対応ホイールマウス対応
  • ファームウェアのアップグレードが可能
  • 高い信頼性と互換性を誇るASIC搭載
  • ワイド画面のフォーマットに対応※2
  • ※1長距離伝送の場合、弊社 Cat5eケーブルのご使用を推奨致します。
  • ※2 ワイド画面からのEDIDデータは、ローカル側のビデオ出力ポートから送出されます。ワイド画面用モードやワイド画面対応のディスプレイの場合には、モニターをローカル側のビデオ出力ポートに接続するか、ATENのEDIDエミュレーター（型番2A-130G)をお使いください。

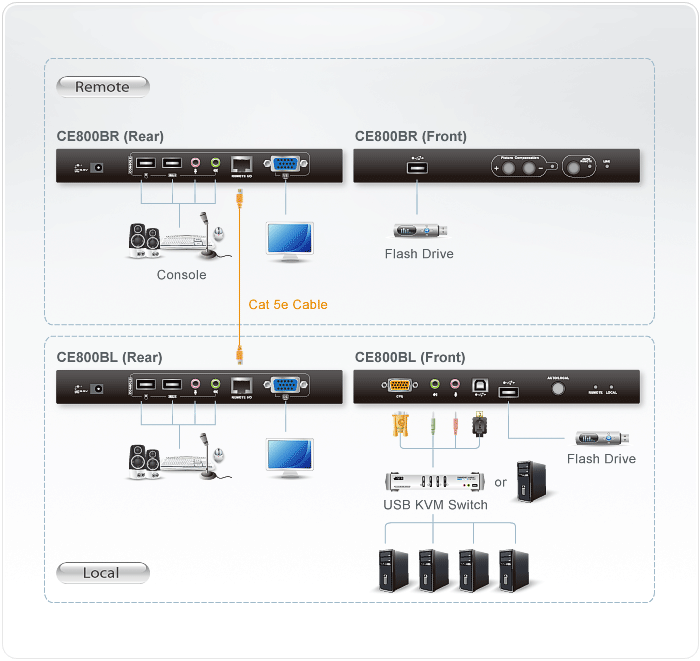

構成図



同梱品

  • (CE800Bの同梱品)
  • 2L-5302U(1.8m)ケーブル×1
  • 電源アダプター×2
  • ファームウェアアップグレードケーブル×1
  • USBケーブル(1.8m)×1
  • ラックマウントキット×1
  • クイックスタートガイド×1



特長
Function CE800BL CE800BR
コンピューター接続数
ダイレクト 1 -
コンソール接続数
ローカル 1 -
リモート - 1
コンピューター側対応インターフェース キーボード/マウス：USB -
コンソール側対応インターフェース キーボード/マウス：USB キーボード/マウス：USB
コネクター
KVMポート キーボード/マウス/モニター：SPHDメス(イエロー)×1
スピーカー：ステレオミニジャック×1
マイク：ステレオミニジャック×1
KVM/PC間接続用：USBタイプB　メス×1		 -
コンソールポート キーボード：USBタイプA　メス×1
マウス：USBタイプA　メス×1
モニター：D-Sub 15ピン　メス×1
スピーカー：ステレオミニジャック×1
マイク：ステレオミニジャック×1
フラッシュメモリ：USBタイプA　メス×1		 キーボード：USBタイプA　メス×1
マウス：USBタイプA　メス×1
モニター：D-Sub 15ピン　メス×1
スピーカー：ステレオミニジャック×1
マイク：ステレオミニジャック×1
フラッシュメモリ：USBタイプA　メス×1
ファームウェアアップグレード ミニジャック×1 -
電源 DC電源ジャック×1 DC電源ジャック×1
ユニット間 RJ-45×1 RJ-45×1
スイッチ
操作モード選択 プッシュボタン×1 プッシュボタン×1
画質補正 - プッシュボタン×2
LED
ローカル グリーン×1 -
リモート グリーン×1 グリーン×1
リンク - グリーン×1
補正 - オレンジ×1
エミュレーション
キーボード/マウス USB USB
解像度 最大1,920×1,200@60Hz(30m)
1,600×1,200@60Hz(150m)
1,024×768@60Hz(250m)		 最大1,920×1,200@60Hz(30m)
1,600×1,200@60Hz(150m)
1,024×768@60Hz(250m)
最大延長距離（解像度） 250m (1,024×768@60Hz) 250m (1,024×768@60Hz)
電源入力
電源アダプター 型番：0AD8-0005-26EGまたは0AD8-0005-26MG
入力：AC 100V～240V 50/60Hz
出力：DC5V 2.6A		 型番：0AD8-0005-26EGまたは0AD8-0005-26MG
入力：AC 100V～240V 50/60Hz
出力：DC5V 2.6A
消費電力 DC5V&2.67W&27BTU
DC5V&4.75W&29BTU		 DC5V&2.67W&27BTU
DC5V&4.75W&29BTU
動作環境
動作温度 0～50℃ 0～50℃
保管温度 -20～60℃ -20～60℃
湿度 0～80% RH、結露なきこと 0～80% RH、結露なきこと
ケース
ケース材料 メタル メタル
重量 0.49 kg ( 1.08 lb ) 0.51 kg ( 1.12 lb )
サイズ(W×D×H) 202×87×27 mm 202×82×27 mm
同梱品 (CE800Bの同梱品)
2L-5302U(1.8m)ケーブル×1
電源アダプター×2
ファームウェアアップグレードケーブル×1
USBケーブル(1.8m)×1
ラックマウントキット×1
クイックスタートガイド×1		 (CE800Bの同梱品)
2L-5302U(1.8m)ケーブル×1
電源アダプター×2
ファームウェアアップグレードケーブル×1
USBケーブル(1.8m)×1
ラックマウントキット×1
クイックスタートガイド×1
