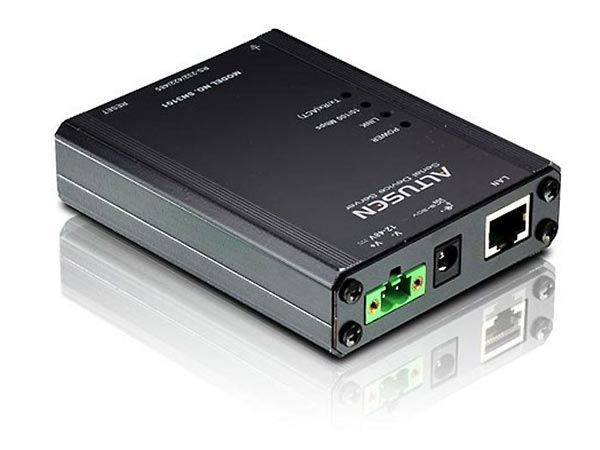

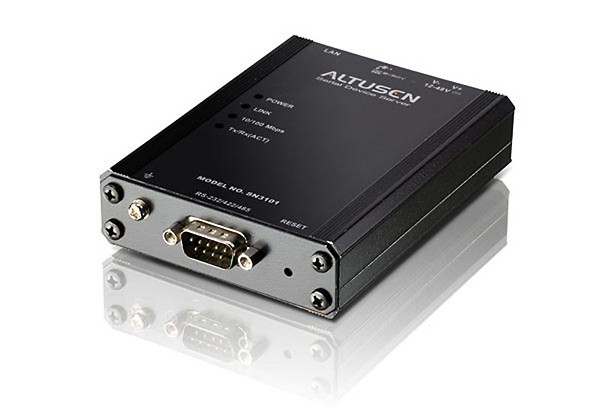

SN3101
1ポート シリアルオーバーザネット

SN3101は、ネットワークプロトコルにTCP/IPを使用し、遠隔地からネットワーク経由でRS-232/422/485を制御できるシリアルコンソールサーバーで す。産業機器の制御、センサー・計測器などによる様々なデータ転送、監視、金融やテレコミュニケーションシステム、サーバの遠隔管理 などに活用するソリューションです。
シリアル通信方式に支えられているシステムを、TCP/IPネットワークへ組み込むことが可能となります。


終息しました

お 見積り・お問い合わせ　ご 注文はこちら


特長

  • 工業用シリアルデバイスへのネットワーク経由でのアクセスを実現
  • 便利なWebブラウザアクセスと直感的に操作できるGUI
  • Windows対応バーチャルCOMポート機能
  • Linux対応 TTYドライバ付属
  • 本体システム設定方法－Webブラウザ、Telnet/SSH、Windowsユーティリティ に対応
  • SSH、Telnetおよび一般的なサードパーティクライアント互換
  • ファイルベースでセッションログを記録、カット＆ペースト、PrintScreen、セッション履歴、マクロに対応
  • SSH経由でSerial Over IPポートへのダイレクト通信が可能
  • 環境設定の保存および復元が可能
  • Webブラウザ経由、Webユーティリティ経由のいずれからもファームウェアのアップグレード が可能
  • 便利なWindowsユーティリティ(2000/XP/2003/Vista対応) - 自動検出、複数デバイスの設定、モニタリングが可能
  • ハードウェアブレーク抑制機能により、電源供給が止まってもSolarisシステムの継続稼動 が可能
  • 各種通信プロトコル対応 - TCP/IP、UDP/IP、HTTP、HTTPS、NTP、SNMP、Telnet、SSH、SSL、PPP
  • 10Base-T, 100Base-TX 自動認識、DNS、DHCP、ARP、RADIUS、Ping対応
  • ソフトウェア設定でRS-232C/422/485の3種のプロトコルに対応
  • バーチャルターミナルサポート(VT320、VT52、VT100、VT220)
  • ハードウェア/ソフトウェア フロー制御対応
  • バリエーションに富んだシリアル操作モード－リアルCOMポート、TCPサーバ、TCPクライアント、UDPサーバ/クライアントおよびシリアルトンネル
  • 128-bit SSL暗号化通信によるセキュアなシリアルデータ転送
  • リアルCOM、TCPサーバ/クライアントの複数同時接続によって二重化に対応
  • モデムエミュレーション機能－モデムベースのアプリケーションもインターネット経由で操作可能
  • ボーレート最大460Kbps
  • Modbus Ethernet - シリアル通信対応(Modbus/TCP、Modbus/RTU、Modbus/ASCII)、シリアルModbusデバイスのシームレスな統合を実現
  • 64Kbのポートバッファ機能により、シリアルパケットデータの損失を防止
  • Real COMドライバ対応OS - Windows 2000/XP/2003/Vista
  • ネットワーク管理用にSNMP MIB IIおよびRS-232 MIBを使用
  • SMTP、SNMPトラップによるイベント通知機能
  • 監視用クライアントアプリケーション
  • セキュリティ機能 - マルチレベルユーザーログイン
  • ユーザー管理 - ATEN CCマネージメント対応、Active Directory、RADIUSサポート
  • 対応OS - Windows、Mac、Sun、Linux、Unix、AIX、DOS6.2以降
  • 対応文字コード - ISO646-US(US ASCII)、ISO8859-15(Latin-9)
  • ホットプラグ対応 - SN3101設置の際、サーバの再起動は不要
  • 15kV ESD保護機能
  • ラックマウントキット付属でDINレールへの取り付け可能

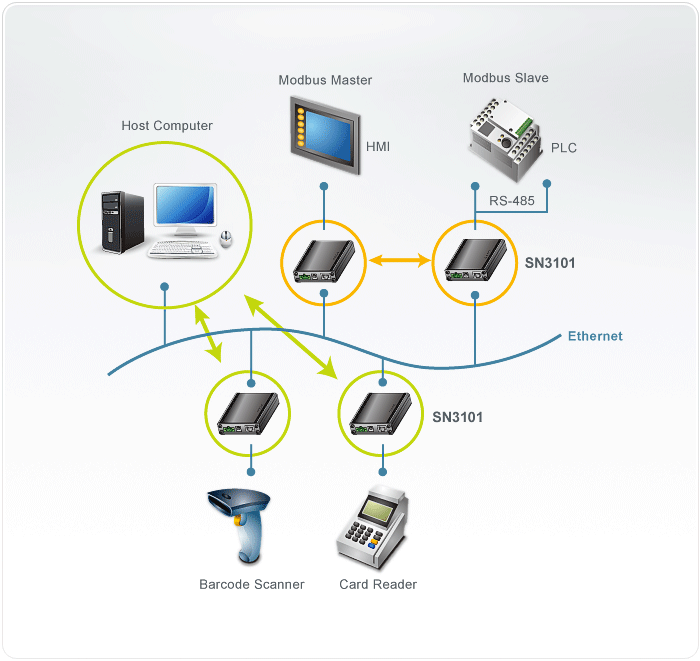

構成図



同梱品

  • 電源アダプター×1
  • DCターミナルブロック×1
  • DINレール用マウントキット×1
  • ソフトウェアCD×1
  • クイックスタートガイド×1



機能
デバイス接続数 1
コネクター
シリアル DB-9ピン　オス×1
ネットワーク RJ-45×1
電源 9～30V DC電源ジャック×1
12～48V DCターミナルブロック×1
スイッチ
リセット ピンホール型スイッチ×1
LED
電源 グリーン×1
リンク グリーン×1
10/100 Mbps オレンジ/グリーン×1
TxRx (ACT) グリーン×1
電源入力
電源アダプター 型番：0AD3-5909-06AG
入力：AC100V～240V　50/60Hz
出力：DC9V 0.6A
電源保護機能 4KV バースト(EFT)、EN61000-4-4 2KVサージ、EN61000-4-4
消費電力 DC9V:2.28W:11BTU
インターフェース
シリアル 標準：RS-232/422/485(ソフトウェアで選択)
ボーレート：460Kbps
RS-232信号：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422信号:Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND
RS-485信号：Data+、Data-、GND
シリアル保護：シリアルポートに対する15KV ESD保護
パリティ：なし、偶数、奇数、マーク、スペース
データビット：5、6、7、8
1、1.5、2
フロー制御：なし、XON/XOFF、RTS/CTS
ネットワーク 標準：10Base-T/100Base-TX、自動認識
保護：1.5KVマグネティック・アイソレーション
プロトコル：ARP、DHCP、DNS、HTTP、HTTPS、ICMP、IP、TCP、UDP、NTP、PPP、 RADIUS、Telnet、SNMP、SNMP Trap、SMTP、SSH
規格準拠 FCC Class A、CE Class A、RoHS
動作環境
動作温度 0～60℃
保管温度 -20～85℃
湿度 0～95% RH、結露なきこと
ケース
ケース材料 メタル
重量 0.22 kg ( 0.48 lb )
サイズ(W×D×H) 79×107×25 mm
同梱品 電源アダプター×1
DCターミナルブロック×1
DINレール用マウントキット×1
ソフトウェアCD×1
クイックスタートガイド×1
