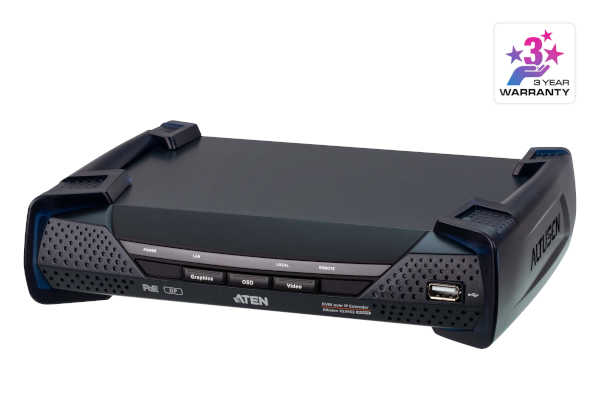

KE9952R
DisplayPortシングルディスプレイIP-KVMレシーバー（4K、PoE対応）
KE9952は、4K解像度に対応したDisplayPortシングルディスプレイIP-KVMエクステンダーです。この製品は、IPベースのトランスミッター （KE9952T）と、レシーバー（KE9952R）から構成されています。KE9952は、リモートUSBコンソール（USBキー ボード、USBマウス、DisplayPortモニター）からイントラネットを介してPCへのアクセスを可能にするため、ユーザー は、PCを自席から離して、安全で温度管理された環境にセットアップすることができます。
KE9952は、トランスミッター側とレシーバー側にDisplayPortディスプレイを各1台接続することができ、最大3840×2160@30Hz（4:4:4）の 解像度に対応しています。また、遅延を最小限に抑え、ビデオ圧縮品質をロスのない状態で伝送します。
KE9952は両モデルともに、RJ-45ポートまたはSFPスロットを介して接続します。トランスミッターとレシーバーは、相互に直接接続することも、また、LANケー ブルや光ファイバーケーブルを使って高速ネットワーク経由で接続することも可能で、サーバーに対して24時間365日リモートアクセ スできる環境を提供します。SFPスロットを介して接続する場合、本製品は1Gbps SFPファイバーモジュール※1拡張に対応しているため、光ファイバー ネットワーク経由で接続した場合、最大10km延長することが可能です。
また、KE9952はPoE（Power over Ethernet）に対応し、電源はPoEネットワークスイッチから給電されるため、電源アダプターの接続や電源の設定に関する手間を省くことができます。
KE9952は卓上設置とラックマウント（リア側に0Uサイズでマウント）の両方に対応しています。1対1、1対多、多対1での通信に加え、KEマトリックス管理ソフト ウェア（CCKM）と併用した場合は、KVM over IPマトリックスシステムに組み込んで多対多の通信も可能です。
KEマトリックス管理ソフトウェア（CCKM）と併用した場合、KE9952はマルチスクリーンコントロール、プッシュ＆プル、ビデオウォール、マルチディスプレイ、プロ ファイルスケジューリングといった、さらに高度な機能をご利用いただけます。
これ以外の機能としては、同一サブネット上に配置された全KEエクステンダー※2の 自動検出、ユーザーネーム/パスワードによる認証や権限設定、切替や共有が行える各種接続の定義といった機能を備えています。セキュ リティ対策の機能としては、AES暗号化やRADUIS、LDAP、AD等のリモートユーザー認証機能を搭載しています。さらに、 ケーブルの種類(ストレート/クロス)を自動判別するAuto-MDIX機能やOSD、RS-232にも対応しています。
コンピューターアクセスの監視、操作、制御、そして延長のいずれの点においても、KE9952は無限に多様化する作業環境やワークステーションの設定に合わせて自由に調整 できる製品です。このため、データセンターに限らず、テレビ局やポスプロ等の放送業界、コントロールルーム、工場等の幅広い分野にお いて、PC～コンソール間の距離を気にすることなく、任意の場所に設置したい場合にご活用いただけます。
※1 SFPモジュール（2A-136G / 2A-137G）は製品パッケージに同梱されていません。お求めの際はお問い合わせください。
※2 対応するKEシリーズのエクステンダー：KE6900、KE6900ST、KE6910、KE6912、KE6940、KE8900S、KE8950、KE8952、 KE9900ST
注意：KEを９台以上（T+Rの合計）ご使用の場合は、有償版CCKMが必要となります。
Web通販価格：￥260,040- ATEN製品 10000円以上のご購入で
送料無料です。
特長
高度な機能※1
- マルチスクリーンコントロール - マウスカーソルを移動させるだけで、モニターを複数のコンピューター間で切り替え可能
- 「プッシュ」＆「プル」 - クリック1つでシングルRxまたはビデオウォールに対してコンテンツを簡単に共
- ビデオウォール - 各レイアウトにおいて最大8×8（最大64台のディスプレイ）で複数のビデオウォールを作
- 詳細なスケジューリング機能 - メディアの再生日時を設定することで、作業効率やコストの改善が可能
- バーチャルトランスミッター - ビデオ、オーディオ、USB、シリアルの各ソースを個別にストリーミング
- 内部認証、外部認証の両方で高度なセキュリティ機能を提供 - 対応外部認証はLDAP、Active Directory、RADIUSおよびTACACS+対応
- 詳細なユーザー権限設定 - ユーザー間での共同作業や操作の競合防止のために、アドミニストレーターはTxデバイスの操作権限の4種類のアクセスモードに設定可能
- KEシリーズ製品へのアクセスや操作権限をユーザーまたはグループで設定可能
- 最大4台のKEシリーズ製品の映像をグループ化することで、マルチディスプレイ環境の構築が可能
- レシーバーのアクセス制御 - トランスミッターのローカルコンソール側から制御ボタン※2を押すだけでRxアクセスを有効/無効に設定可能
ハードウェア
- DisplayPortビデオ解像度 - 最大3840×2160 @30Hz （4:4:4）、36-bit色深度
- デジタルビデオ出力対応
- DisplayPort 1.2およびHDCP 1.3準拠
- ステレオオーディオ（スピーカー・マイクロフォン）対応
- バーチャルメディアまたはvUSB対応
- Auto-MDIX対応 - ケーブルの種類(ストレート/クロス)を自動判別
- 8KV/15KV ESD保護および2KVサージ保護
- ファンレスデザインにより、エネルギー効率に優れ、動作音も静かな操作環境を実現
- フェイルオーバー用にギガビットイーサネットポート（RJ-45）またはSFPポート経由での接続に対応
- 1Gbps SFPファイバーモジュールの拡張に対応※3
- PoE（Power over Ethernet）対応 - IEEE 802.3at準拠
- ラックマウント対応 - マウントオプション
- 2X-021G デュアルラックマウントキット
- 2X-031G シングルラックマウントキット
- 推奨ネットワークスイッチ:
以下は、KEシリーズエクステンダーを使用したATENの耐久テストに合格したネットワークスイッチです。
このテストでは、解像度：1920x1200@60Hz(KE69シリーズ)および3840x2160@30Hz(KE89,KE99シリーズ)、毎秒60フレー
ム、
24ビット色深度でネットワーク上でストリーミングを実施しました。
ATEN ES0152 / ES0152P ※ATENのネットワークスイッチの場合、IGMPやジャンボフレームなど複雑な設定は不要でそのまま使用可能です。
Cisco Catalyst 2960X / Catalyst 2960XR / Catalyst 3750
HP Procurve 2920
H3C S5120
Huawei S5700
DLink DGS-1510
ネットワークスイッチの選択方法については、お 問合せください。
管理
- KE管理ソフトウェア（CCKM）による統合管理 - 直感的なWebベースのGUIでKEデバイスすべてを簡単に管理
- デュアルコンソール操作 - トランスミッターとレシーバー両方のキーボード、モニター、およびマウスを使ってシステムの操作が可能
- 緊急操作時はローカルコンソールから対応可能
- レシーバー（ユーザーステーション）に搭載のOSDからトランスミッターとレシーバーの両方の設定が可能
- EDIDエキスパート機能搭載（エミュレーション機能）- 自動/手動で適切なEDIDモードを選択可能
- オンスクリーンプレビュー（アレイモード） - 1画面に最大36台分の映像を6×6画面で表示可能
- ビデオ圧縮レベル - ネットワークバンド幅に応じてビデオ画質の調整が可能
- CLI - アドミニストレーターはRS-232またはTelnet経由でコマンドを実行して全KEデバイスの制御が可能
- RS-232対応 - テキストメニュー、CLIまたはシリアルターミナル、タッチスクリーン、バーコードリーダー等のシリアルデバイスに対してシリアルターミナルへと接続可能
- すべてのKEデバイスと互換
セキュリティ
- KEを直接接続するための専用LANポート搭載 - 社内ネットワークからの分離が可能
- セキュアなデータ通信- ネットワークを介して送信する前に全てのデータを128 ビットのAES暗号化、レシーバー側で解読
- 業界標準TLSプロトコル準拠
バーチャルメディア
- USBバーチャルメディアモードで、ファイル転送やOSパッチの適用、ソフトウェアのインストールや診断試験がリモートから 可能
- USB 2.0 DVD/CDドライバーやUSBマスストレージ、PCハードドライブおよびISOイメージ対応
- スマートカード/CACリーダー対応
注意：
1.これらの高度な機能は、KEトランスミッターがKEレシーバーと併用されて、KEマトリックス管理ソフトウェア（CCKM）によって管理されている場合にサポートされます。
2.制御ボタン（2XRT-0015G）は製品パッケージに同梱されていません。お求めの際はお問い合わせください。
3.SFPモジュール（2A-136G / 2A-137G）は製品パッケージに同梱されていません。お求めの際はお問い合わせください。
構成図
同梱品
- ■KE9952T
- DisplayPortケーブル×1
- USB 2.0 Type-A→Type-Bケーブル×1
- KE9952T用フットパッドセット（4pcs）×1
- マウントキット×1
- クイックスタートガイド×1
- ■KE9952R
- クイックスタートガイド×1
機能
| Function | KE9952R | KE9952T |
| コネクター | ||
| USBポート | USB Type-A メス× 2（White） | - |
| コンソールポート | USB Type-A メス×2（White） DisplayPort メス×1（Black） ステレオミニジャック×1（Green） ステレオミニジャック×1（Pink） DB-9 オス×1（Black） |
USB Type-A メス×2（White） DisplayPort メス×1（Black） ステレオミニジャック×1（Green） ステレオミニジャック×1（Pink） DB-9 オス×1（Black） |
| KVMポート | - | USB Type-B メス×1（White） DisplayPort メス×1（White） ステレオミニジャック×1（Green） ステレオミニジャック×1（Pink） DB-9 メス×1（Black） |
| 電源 | DC電源ジャック×1 | DC電源ジャック×1 |
| LANポート | RJ-45×1（Black、PoE） SFPスロット×1 |
RJ-45×1（Black、PoE） SFPスロット×1 |
| スイッチ | ||
| OSD | プッシュボタン×1 | - |
| ビデオ | プッシュボタン×1 | - |
| グラフィック（静止画像） | プッシュボタン×1 | - |
| リセット | ピンホール型スイッチ×1 | ピンホール型スイッチ×1 |
| LED | ||
| 10/100/1000 Mbps | 1 （10：Orange / 100：Orange & Green / 1000：Green） | 1 （10：Orange / 100：Orange & Green / 1000：Green） |
| 電源 | 1 （Blue） | 1 （Blue） |
| ローカル | 1 （Green） | 1 （Green） |
| リモート | 1 （Green） | 1 （Green） |
| エミュレーション | ||
| キーボード/マウス | USB | USB |
| 動作環境 | ||
| 動作温度 | 0～50°C | 0～50°C |
| 保管温度 | -20～60°C | -20～60°C |
| 湿度 | 0～95% RH、結露なきこと | 0～95% RH、結露なきこと |
| ケース | ||
| ケース材料 | メタル | メタル |
| 重量 | 1.27 kg | 1.15 kg |
| サイズ(W×D×H) | 228×172×55 mm | 215×163×42 mm |
